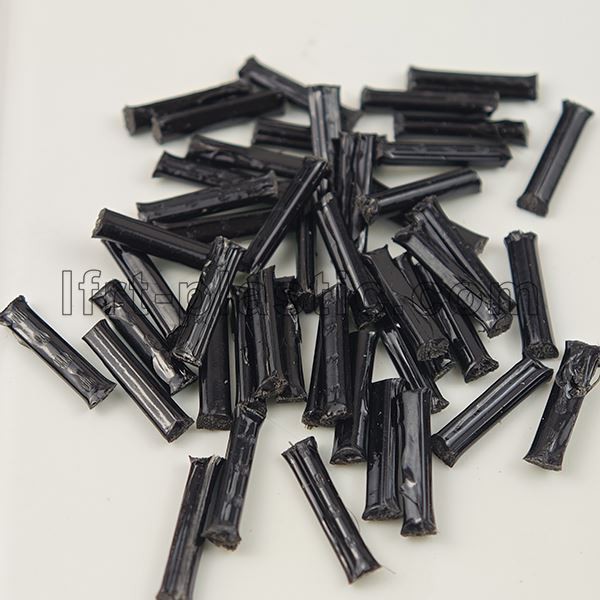

Ağırlığın azaltılmasının kritik olduğu ancak yapısal sağlamlığın tehlikeye atılamayacağı mühendislik sınırları için,LFT-G®PA66 CF50(Model: BC05B) kesin malzeme seçimidir. Bu, termoplastik kompozitlerin zirvesini temsil eder: masif bir malzeme ile güçlendirilmiş bir Poliamid 66 matrisi%50 Uzun Karbon Fiberdoğrudan havacılık- sınıfı alüminyum ve çinko alaşımlarının yerini alacak şekilde tasarlanmıştır.
Mühendisler aranıyorPA66 CF50sıklıkla bir sorunla karşılaşırlar: Bu yükleme seviyesinde standart Kısa Karbon Fiber bileşikleri inanılmaz derecede kırılgan hale gelir. LFT-G®kullanarak bu fizik engelinin üstesinden gelirUzun Karbon Fiber (LCF)teknoloji. 10-12 mm'lik fiberlerden oluşan dolaşmış bir 3 boyutlu iskelet ağı oluşturarak, Çekme Modülü'nü aşan bir malzeme sunuyoruz.33 not ortalamasıDinamik endüstriyel makineler için gerekli olan darbe direncini korurken.
Teknik Veri Sayfası (Model: LFT-G®PA66-BC05B)
| Mülk | Test Standardı | Birim | Tipik Değer |
|---|---|---|---|
| Baz Reçine | - | - | Poliamid 66 (PA66) |
| Lif İçeriği | ISO 1172 | % | %50 Uzun Karbon Fiber |
| Yoğunluk | ISO 1183 | g/cm³ | 1.33 |
| Çekme Dayanımı | ISO 527 | MPa | 290 - 310 |
| Çekme Modülü | ISO 527 | not ortalaması | 33.0 - 36.0 |
| Eğilme Dayanımı | ISO 178 | MPa | 400 - 420 |
| HDT (1,80 MPa) | ISO 75 | derece | 254 |
| Hacim Direnci | IEC 60093 | Ω·cm | < 200 |
Neden LFT-G®Uzun Karbon Fiber?
Endüstriyel Fiyatlandırmada Havacılık ve Uzay Performansı.
%50 karbon fiber kompozitler aşırı maliyetlerden dolayı geleneksel olarak havacılık sektörüne ayrılmaktadır. LFT-G®birinci sınıf bir yurt içi tedarik zinciri kullanarak bu malzemeyi demokratikleştiriyor:
- Yerli T700 Gücü:İthal Tenax/Toray elyaflarının modülünün %98'ine ulaşan yerli karbon elyaf kullanıyoruz ancak nihai bileşiği fiyatlandırmamıza olanak tanıyor%30-40 daha düşük.
- Tedarik İstikrarı:Yüksek kalite karbonda uluslararası ithalat kotalarına karşı bağışıklılık-, seri üretiminizin (drone'lar, pompalar, robotlar) asla durdurulmamasını sağlar.
- Sıfır "Kuru Lif":Gelişmiş emprenye kalıbımız %50 yoğunlukta bile her filamentin PA66 ile kaplanmasını sağlayarak katmanlara ayrılmayı önler.
Havacılık ve Uzay Std / Endüstriyel Maliyet
Uygulamalar: "Siyah Alüminyum" Dönemi
İşleme Notu: %50 Fiber Zorlukları
Uzman Kalıplama Kılavuzu:
- Kapı Boyutu:Kritik! Fiberin tıkanmasını ve kırılmasını önlemek için büyük kapılar (minimum 2,5 mm x 5,0 mm) kullanın.
- Havalandırma:İnce duvarları doldurmak için yüksek enjeksiyon hızlarına ihtiyaç vardır. Dizel etkisini (yanmayı) önlemek için havalandırmayı maksimuma çıkarın.
- Kurutma:PA66 higroskopiktir. 85 derecede 5-6 saat kurutun. Nem < %0,2.
İnsanlar Şunu da Soruyor (PAA)
S: PA66 CF50, 7075 Alüminyum'un yerini alabilir mi?
A: Belirli bir sertlikte evet.7075 Alüminyum ~70 GPa modüle sahipken, PA66 CF50 (~35 GPa) ağırlığın yarısı kadardır. Profiller ve daha kalın duvarlar tasarlayarak, alüminyumdan daha hafif ve eşdeğer yapısal sağlamlığa sahip bir parça elde edebilirsiniz.
S: %50 karbon fiber plastik çok mu kırılgan?
C: Kısa lifli bileşikler %50 oranında kırılgandır. Fakat,LFT-G® Uzun Fiberteknoloji, çatlak yayılımını durduran dolaşık bir ağ oluşturur. Bu, aşırı sertliğe rağmen şaşırtıcı derecede yüksek darbe dayanımını (Charpy > 25 kJ/m²) korur.
S: Bu malzeme iletken mi?
A: Son derece iletken.%50 karbon hacmiyle süzülme eşiğini aşıyor. Topraklama ve EMI koruması için uygun, ancak elektrik yalıtımı için uygun olmayan bir iletken (Hacim Direnci < 100 Ohm-cm) görevi görür.
Termoplastiklerin Sınırlarını Zorlayın
Metal çok ağır ve standart plastik çok zayıf olduğunda. LFT-G ile ortak olun®.
Popüler Etiketler: lft-g® pa66 cf50 (bc05b) malzemesi, Çin, üreticiler, tedarikçiler, fabrika, satın al, özelleştirilmiş
